Маркировка вертодрома.

Финалом строительства вертолетной площадки является её маркировка.

Маркировка вертодрома в зависимости от его расположения и применения различается.

Вертодром, расположенный на поверхности земли, не используемый медицинским учреждением маркируется как показано ниже. Следует учесть, что зона FATO имеет размер не менее 1D (полная длина вертолёта с вращающимися винтами) если вес вертолета более 3100 кг.
Опознавательная маркировка для вертодрома ориентируется таким образом, чтобы поперечная линия буквы Н была расположена под прямым углом к направлению, предпочитаемому для конечного этапа захода на посадку.
Размер вертодромного опознавательного маркировочного знака "H" должен быть не менее, чем показано ниже.



При весе максимального принимаемого ВС менее 3100 кг., размер FATO совпадает с размером TLOF (0.83D).



На вертопалубе размер вертодромного опознавательного маркировочного знака "H" должен составлять 4 м по высоте с общей шириной не более 3 м и шириной элемента буквы, не превышающей 0,75 м.



Если зона FATO имеет форму окружности или любую другую форму, минимальное количество маркировок, расположенных через равные интервалы, равно пяти. Белая линия маркировки границы зоны FATO должна быть шириной не менее 0,3 м.

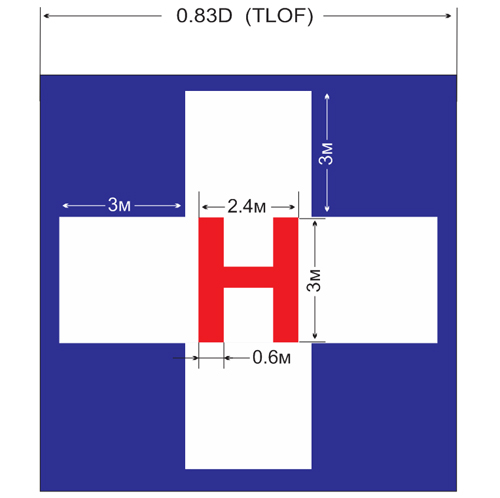

Опознавательная маркировка для вертодрома при больнице состоит из буквы Н красного цвета на фоне белого креста, образованного из квадратов, прилегающих к каждой из сторон квадрата, заключающего в себе букву Н, как это показано на рисунке выше.

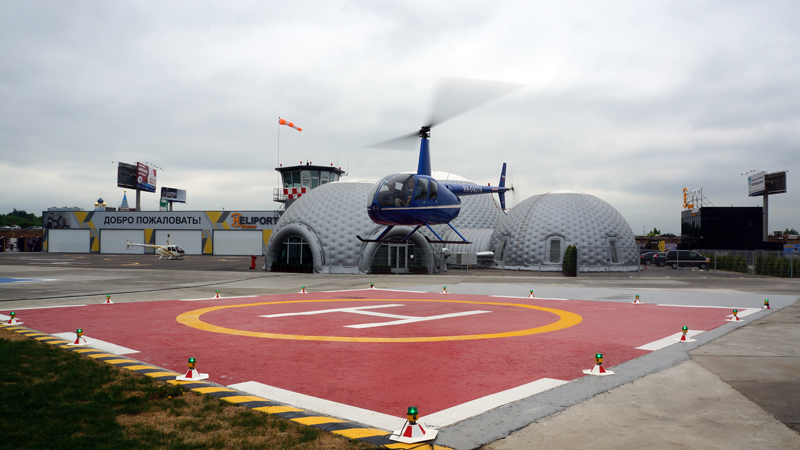

Вариант маркированного вертодрома

---
