Вертодромный ветроуказатель
Применение
Вертодром оборудуется по крайней мере одним ветроуказателем.
Расположение
Ветроуказатель размещается таким образом, чтобы указывать ветровые условия в зоне FATO и зоне TLOF
и чтобы он не подвергался воздействию возмущений воздушного потока, вызываемых расположенными поблизости
объектами или струями несущих винтов. Он виден пилоту вертолета в полете, в режиме висения или на рабочей
площади.
Выдержки из ФАП-69 "Требования к посадочным площадкам, расположенным на участке земли или акватории".
16. Посадочная площадка оборудуется не менее чем одним ветроуказателем.
Ветроуказатель располагается таким образом, чтобы он был хорошо виден со всех точек лётного поля.
Он не должен затеняться зданиями, сооружениями и естественными препятствиями со всех направлений и свободно вращаться вокруг оси мачты.

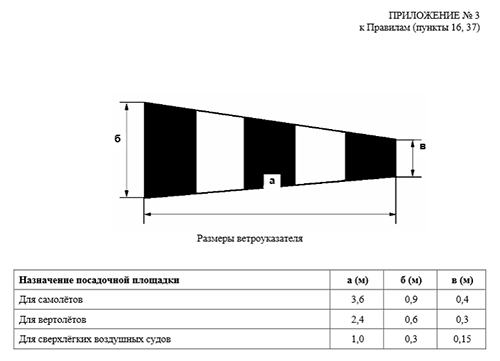

Ветроуказатель должен иметь размеры не менее размеров, указанных в приложении No3 к настоящим Правилам.
Ветроуказатель при полётах ночью должен быть освещён. Цвет ветроуказателя выбирается таким образом, чтобы он контрастировал с окружающей местностью.
В тех случаях, когда для обеспечения необходимой контрастности ветроуказателя необходимо использовать сочетание двух цветов,
используются сочетания оранжевого с белым, красного с белым или чёрного с белым. Цвета располагаются в виде пяти чередующихся полос таким образом,
чтобы первая и последняя полосы имели более тёмный цвет.
37. Посадочные площадки для вертолётов оборудуются ветроуказателем.
Ветроуказатель должен иметь размеры не менее размеров, указанных в приложении No3 к настоящим Правилам.
Цвет, расположение и конструкция ветроуказателя должны соответствовать требованиям пункта 16 настоящих Правил.
Вертодромы, приподнятые над поверхностью, и вертопалубы.
Длина конуса ветроуказателя - 1200мм
Диаметр (большего конца) - 300мм
Диаметр (меньшего конца) - 150мм
