Варианты установки огней
Существует несколько различных вариантов установки огней, применяемых в зависимости от конкретного технического решения.

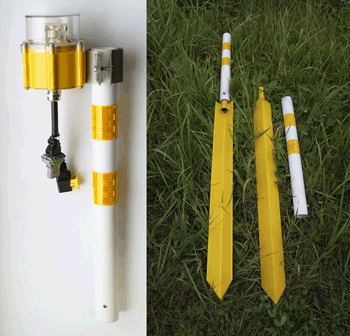

Установка огня на "Иглу".
При помощи оправки для забивания иглы, в грунт вбивается стальной уголок, а на его верхнюю часть крепится ломкая стойка.
На стойку, при помощи кронштейна, закрепляется огонь. Общая высота конструкции не должна превышать 250мм от поверхности площадки.
Данная конструкция экономнее других вариантов, но не защищает кабели от повреждения при снегоуборке и покосе травы.
Иглу крайне тяжело устанавливать в грунтах, имеющих камни, корни, мусор.
Для снятия и установки огней нужно пользоваться инструментом (необходимо иметь 2 ключа).

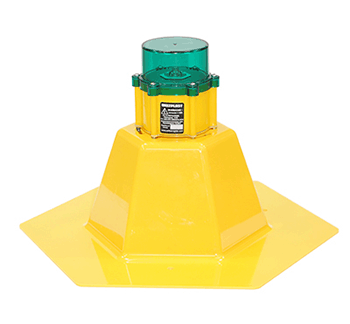

Установка огня на пирамиду.
Процедура установки огня на пирамиду заключается в установке байонетных замков огня в отверстия замка пирамиды и повороте огня до характерного щелчка,
фиксирующего огонь в заданном положении. Данная конструкция защищает кабели и разъемы от повреждения при снегоуборке и покосе травы.
Для снятия и установки огней не нужнен инструмент. Для крепления пирамиды на площадке нужны дополнительные компоненты, описываемые ниже.

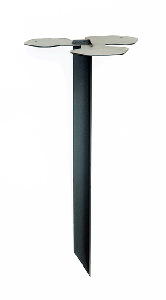

Установка пирамиды на Иглу для пирамиды.
Данный вид крепления пирамиды используется при установке пирамиды на грунте.
При помощи кувалды, в грунт вбивается стальной уголок иглы, а на его верхнюю часть, при помощи пластиковых гвоздей, крепится пирамида.
Для облегчения установки можно предварительно бурить отверстия в грунте, в месте установки игл.
Иглу крайне тяжело устанавливать в грунтах, имеющих камни, корни, мусор.
Место для хранения излишков соединительного кабеля внутри пирамиды очень ограничено.

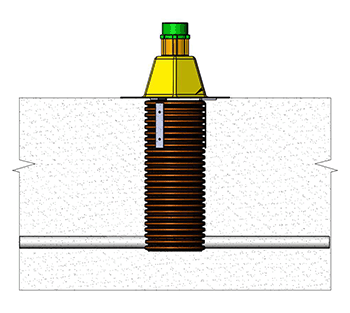

Установка пирамиды на колодец для грунта.
Данный вид крепления пирамиды используется при установке пирамиды на грунте.
В откопанной траншее для кабелей, изготавливаются расширения для установки в них пластиковых колодцев.
Колодцы выравниваются по уровню и к ним проводятся кабели перед засыпкой.
На верхнюю часть колодца, при помощи пластиковых гвоздей, крепится пирамида.
Перед засыпкой траншей, электросистема полностью проверяется на работоспособность.
Места для хранения излишков соединительного кабеля внутри пирамиды и колодца достаточно.
Обслуживание таких конструкций не вызывает затруднений.

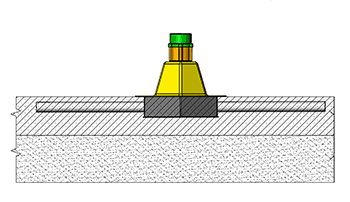

Установка пирамиды на колодец для бетона.
Данный вид крепления пирамиды используется при установке пирамиды на асфальтобетоне.
При заливке бетоном посадочной площадки, в местах будущей установки огней, производится монтаж колодцев, соединенных между собой
канализацией из труб диаметром 40мм с выводом этой канализации в сторону электрощитов за пределы бетонной площадки.
После заливки площадки бетоном, проведения отделочных работ и маркировки, в канализационные трубы укладывается кабель между колодцами.
Обслуживание таких конструкций не вызывает каких либо затруднений, включая замену участков кабеля.
